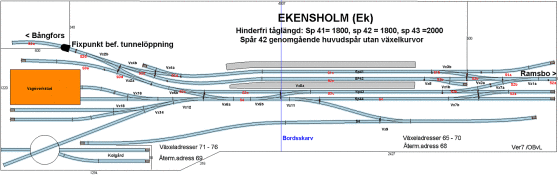

Ekensholms spårplan och ställverksbild
Slutlig spårplan och ställverksbild med förklaringar.
Korrigerad spårplan:
Spår och växlar vid vagnverkstaden har ändrats.
Ett utdragsspår åt höger har lagts till i hamnen.
Förklaringar till symboler på ställverksbilden:
Stationsände och hänvisning till annan spårplansbild.
Tågnummerindikator:
- svart tågnummer = aktuell position
- grått tågnummer = reserverad position
- vit bakgrund = fri spårledning
- röd bakgrund = belagd spårledning
- ingen indikator = tågnummer och beläggning saknas
- svart = spårledningen fri
- röd = spårledningen belagd
Beordring av tågväg (två knappar trycks in och ordningen anger riktningen på tågvägen).
Nödutlösning, dvs. återtagning när man inte skall använda en ställd tågväg. (Kan ta upp till 15 sekunder.)
In- och utfartssignal med spårgränsmarkering:
- röd = STOPP
- gul = KÖR 40, dvs. tågväg in på sidospår
- grön = KÖR
Växel; Omläggning, klicka på växeln. Lägesindikering:
- gult = beordrat läge
- grönt = beordrat och kontrollerat läge förekommer enbart för växlar som kan ingå i tågvägar eller dess skydd
Lokalfrigivning av område (visar att området som kallas Spår 4, dvs. allt utom tågspåren på Ekensholm, är frigivet för växlingsrörelser).
